(Укр.) Світлодіодні світильники серії LX1040
(Укр.)
СВІТИЛЬНИК серія 1040/LX1E40/LX1060/LX1080
Патент США:# 8,272,765 / 6,830,364 / US 2014 / 0301076A1, інші патенти США та міжнародні патенти
Найменування та позначення виробу:
- Світильник LX 1040; LX1E40; LX1060; LX1080.
- Світильник призначений для освітлення промислових об’єктів, місцевого освітлення ділянок виконання робіт.
- По способу кріплення світильник придатний для встановлення на площину (горизонтальну, вертикальну, похилу), трос, ланцюжок або ж кронштейнами до труби, профілі, короба.

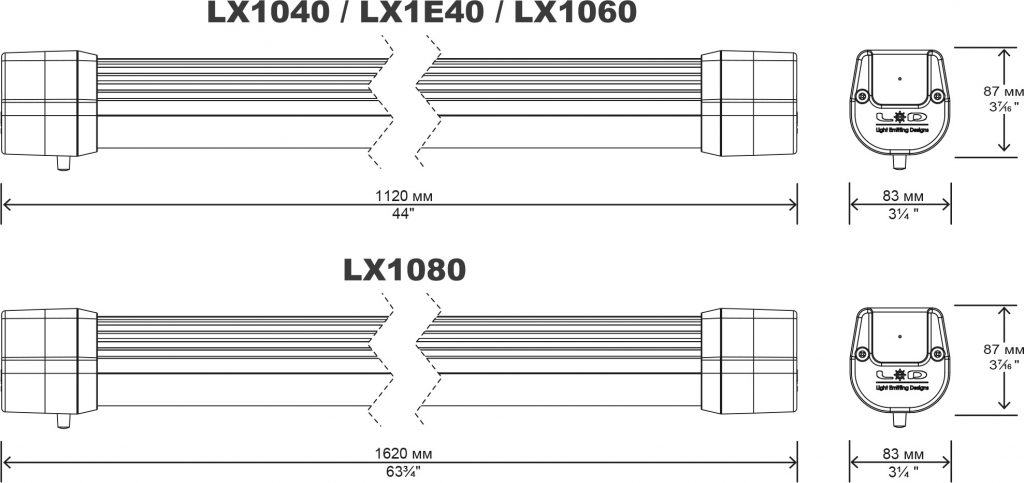

| Лінійні розміри
|
||
| Варіанти виконання | ||
| Умовне позначення | Тлумачення | |
| Спосіб приєднання | ||

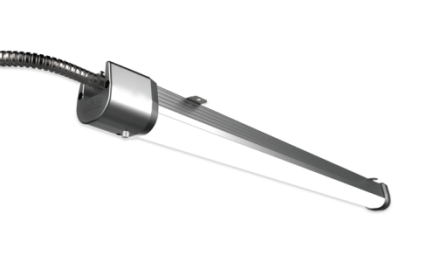

| JS | З коробкою послідовно | |
| JP | З коробкою паралельно | |

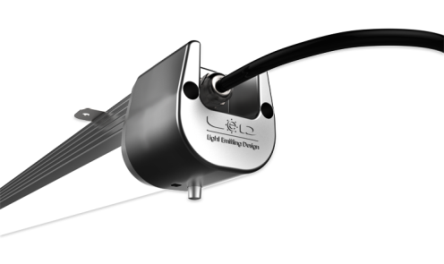

| WS | Кабель послідовно | |
| WP | Кабель паралельно | |
| Спосіб монтажу | ||
| SMH | Монтаж на поверхню
(короб, профіль,трубу, трос) |
|

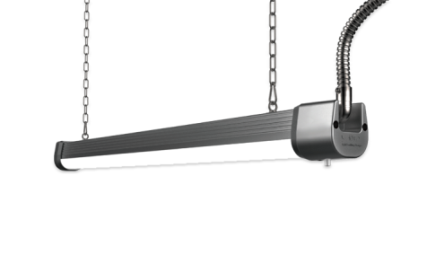

| CH2 | 2 ланцюжки | |
- В якості джерела світла в світильнику застосовані світлооптичні модулі на основі світлодіодів Nichia.
- Основні параметри світильників наведені в таблиці
| Назва параметра | Тип світильника | |||
| Тип світильника | LX1040 | LX1E40* | LX1060 | LX1080 |
| Потужність споживання,
Вт |
40 | 40 | 60 | 80 |
| Світловий потік, лм | 6 080 | 6 080 | 9 300 | 13 200 |
| Світловіддача, лм/Вт | 152 | 152 | 155 | 165 |
| Кількість світлодіодів -шт/ струм споживання -мА | 128/1500 | 128/1500 | 192/1500 | 320/1500 |
| Кольорова температура | 5000К | |||
| Температура найбільш нагрітої точки при Та=25°C | 48 | 48 | 50 | 50 |
| Ресурс роботи , годин. | 80 000-при спаду світлового потоку не більше 30% згідно L70 | |||
| Діаграма світлорозподілу | 210° ( 80% світлового потоку випромінюється у межах 160°, 20% — у межах 160º÷210º) | |||
| Експлуатаційна температура (Ta), ºС | -40÷+55 | |||
| Напруга живлення (при частоті змінного струму 50÷60 Гц), В | 100 ÷277 | |||
| Марка світлодіодів | Nichia | |||
| CRI | ≥ 85 | |||
| Керування освітленням | Димерування (0-10 В, PWM)/Датчик руху (опціонально) | |||
| Гарантія, років | 7 | |||
| Тип світильника | LX1040 | LX1E40* | LX1060 | LX1080 |
| Тепература зберігання, ºС | -40÷+80 | |||
| Ступінь захисту | ІР67 | |||
| Захист від перенапруг, кВ | 4 | |||
| Вага кг, не більше | 3,3 | |||
*Світильник типу LX1E40- з аварійним живленням від вмонтованого акумулятора
Вид кліматичного виконання світильника – У1 згідно ГОСТ
Світильник призначений для експлуатації на відкритому повітрі з встановленими робочими значеннями температури оточуючого середовища від мінус 40°С до плюс 55°С та відносній вологості 98% при температурі 25°С в умовах атмосферного тиску від 84 до 106,7 кПа (від 630 до 800 мм.рт.ст).
Ступінь захисту світильника, що забезпечуються оболонками, згідно ДСТУ ІЕС 60598-1 –не нижче IP
Призначений для роботи у приміщеннях класу зони вибухонебезпеки класу 22 і класу зони пожежонебезпеки П ІІ.
Клас захисту від ураження електричним струмом – І згідно ДСТУ ІЕС 60598-1.
Конструкція світильника відповідає вимогам безпеки згідно ДСТУ ІЕС 60598-1 та ДСТУ EN 60598-2-3.
Відомості про електромагнітну сумісність:
- Рівень індустріальних радіозавад, що створюються при роботі світильника, не перевищує норм ДСТУ CISPR
- Емісія гармонічних складових сили струму світильника відповідає вимогам ДСТУ IEC 61000-3-2 для технічних засобів класу С.
- Зміни, коливання напруги і флікер, що здійснюють дію на низьковольтні системи електрозабезпечення, відповідають ДСТУ IEC 61000-3-3.
- Завадозахищенність світильника відповідає вимогам ДСТУ IEC 61547 (встановлений рівень якості функціонування – В).
РЕСУРСИ, ТЕРМІНИ СЛУЖБИ ТА ЗБЕРІГАННЯ ТА ГАРАНТІЇ ВИРОБНИКА
- Середній термін служби світильника – не менше 18 років.
- Гарантійний термін -7 років.
- Стан світильника згідно стандарту L70 вважається граничним з моменту зниження світлового потоку на 30% від значення, вказаного в таблиці 1 (не раніше ніж після 80 000 годин роботи).
- Критерієм граничного стану для списання встановлюється техніко-економічна недоцільність відновлення виробу, тобто ситуація, коли прямі витрати на ремонт перевищують вартість світильника.
