(Укр.) Світлодіодні світильники серії IL3525
(Укр.)
СВІТИЛЬНИК серія 3525
Патент США:# 8,757,842 / 8,272,765 B2 / 9/383/084 / 6,830/364 інші патенти США та міжнародні патенти
Світильник призначений для освітлення промислових об’єктів, місцевого освітлення ділянок виконання робіт.
По способу кріплення світильник придатний для встановлення на площину (горизонтальну, вертикальну, похилу), трос, ланцюжок або ж кронштейнами до труби, профілі, короба.
В якості джерела світла в світильнику застосовані світлооптичні модулі на основі світлодіодів Nichia.
Основні параметри світильників наведені в таблиці
| Назва параметра | Тип світильника | |||
| Потужність споживання, Вт | 35 | 55 | 75 | 100 |
| Світловий потік, лм | 4830 | 7150 | 9150 | 11600 |
| Світловіддача, лм/Вт | 138 | 130 | 122 | 121 |
| Кількість світлодіодів-шт/
струм споживання-мА |
12/
285 |
12/
445 |
12/
650 |
14/
650 |
| Кольорова температура | 3000K/4000K/5000К | |||
| Температура найбільш нагрітої точки при Та=25°C | 50 | 54 | 58 | 60 |
| Ресурс роботи , годин. | 150 000-при спаду світлового потоку не більше 30% згідно L70 | |||
| Діаграма світлорозподілу | Type II/
TypeV Recctangular& B2 Billboard/ F5 Type V Frosted |
|||
| Експлуатаційна температура (Ta), ºС | -40÷+60 | |||
| Напруга живлення (при частоті змінного струму 50÷60 Гц), В | 100 ÷277 | |||
| Марка світлодіодів | Nichia | |||
| CRI | ≥ 75 | |||
| Керування освітленням | Димерування (0-10 В, PWM)/Датчик руху (опціонально) | |||
| Гарантія, років | 10 | |||
| Тепература зберігання, ºС | -40÷+80 | |||
| Ступінь захисту | ІР67 | |||
| Захист від перенапруг, кВ | 3/6/10 | |||
| Вага кг, не більше | 3,3 | |||
Вид кліматичного виконання світильника – У1 згідно ГОСТ
Світильник призначений для експлуатації на відкритому повітрі з встановленими робочими значеннями температури оточуючого середовища від мінус 40°С до плюс 65°С та відносній вологості 98% при температурі 25°С в умовах атмосферного тиску від 84 до 106,7 кПа (від 630 до 800 мм.рт.ст).
Ступінь захисту світильника, що забезпечуються оболонками, згідно ДСТУ ІЕС 60598-1 –не нижче IP
Призначений для роботи у приміщеннях класу зони вибухонебезпеки класу 22 і класу зони пожежонебезпеки П ІІ.
Клас захисту від ураження електричним струмом – І згідно ДСТУ ІЕС 60598-1.
Конструкція світильника відповідає вимогам безпеки згідно ДСТУ ІЕС 60598-1 та ДСТУ EN 60598-2-3.
Відомості про електромагнітну сумісність:
- Рівень індустріальних радіозавад, що створюються при роботі світильника, не перевищує норм ДСТУ CISPR
- Емісія гармонічних складових сили струму світильника відповідає вимогам ДСТУ IEC 61000-3-2 для технічних засобів класу С.
- Зміни, коливання напруги і флікер, що здійснюють дію на низьковольтні системи електрозабезпечення, відповідають ДСТУ IEC 61000-3-3.
- Завадозахищенність світильника відповідає вимогам ДСТУ IEC 61547 (встановлений рівень якості функціонування – В).

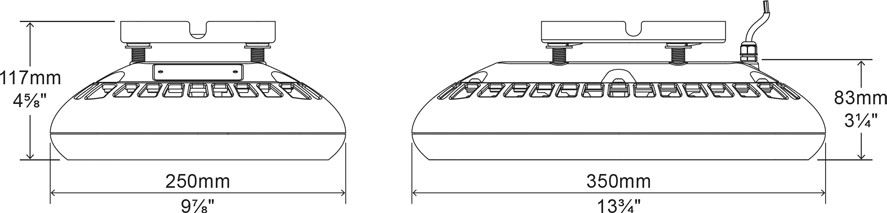

Лінійні розміри  |
|
| Варіанти виконання | |
| Умовне позначення | Тлумачення |
| Спосіб монтажу | |
| SSL | Система монтажу на горизонтальну поверхню |

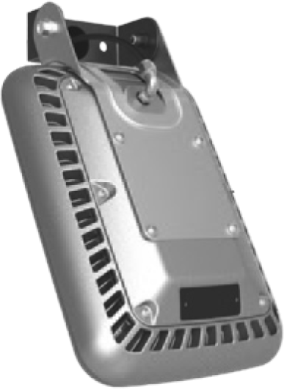

| W90 | Система монтажу до стіни |

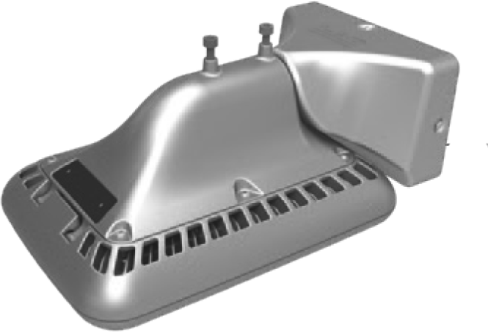

| SWL | Система монтажу на поверхню з регулюванням кута нахилу |
| CH4-ILX45-45SS | Система підвішування на трубу 18’’ (45 см) |

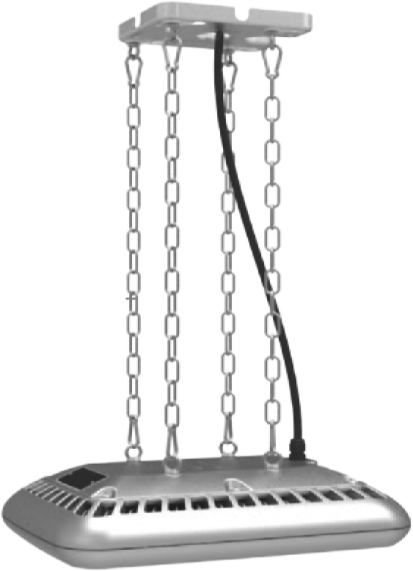

| CH4-ILX45-90SS | Система підвішування 4-ма ланцюжками 18’’ (45 см) |
Ресурси, терміни служби та зберігання та гарантія
- Середній термін служби світильника – не менше 18 років при режимі роботи щодоби протягом 12 годин.
- Стан світильника згідно стандарту L70 вважається граничним з моменту зниження світлового потоку на 30% від значення, вказаного в таблиці 1 (не раніше ніж після 80 000 годин роботи).
- Критерієм граничного стану для списання встановлюється техніко-економічна недоцільність відновлення виробу, тобто ситуація, коли прямі витрати на ремонт перевищують вартість світильника.
- Гарантійний термін експлуатації світильників – 10 років місяців з дня відвантаження споживачу.
