(Укр.) Світлодіодні світильники серії ILX450

(Укр.)

Замовити в один клік

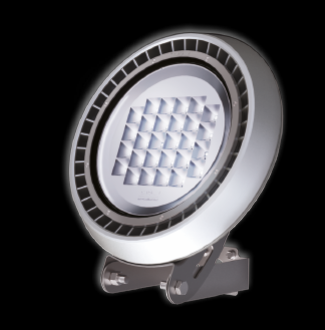

СВІТИЛЬНИК серія ILX450

Патент США:# 8,757,842 / 8,272,765 B2 / 9/383/084 / 6,830/364 інші патенти США та міжнародні патенти

Опис світильника

Світильник призначений для освітлення промислових об’єктів, місцевого освітлення ділянок виконання робіт.

По способу кріплення світильник придатний для встановлення на площину (горизонтальну, вертикальну, похилу), трос,  ланцюжок або  ж  кронштейнами до труби, профілі, короба.

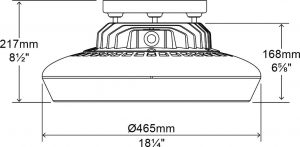

Лінійні розміри



Варіанти виконання
Умовне позначення Тлумачення
Спосіб монтажу

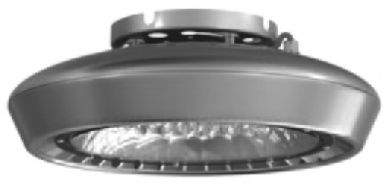

SST-ILX45-SS З кронштейном для поверхневого кріплення

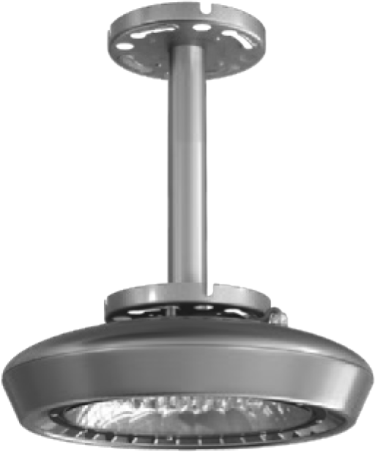

SST-ILX45-H45SS Система підвішування з трубою 18’’

(45 см)

SST-ILX45-H90SS Система підвішування з трубою 36’’

(90 см)

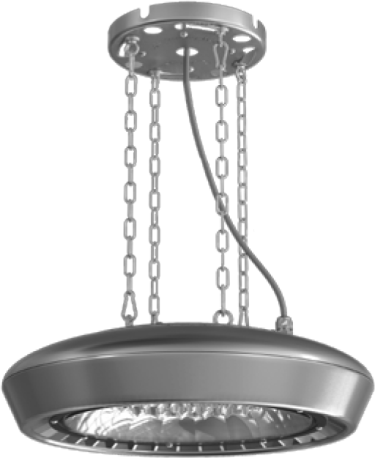

CH4-ILX45-45SS Система підвішування 4-ма ланцюжками 18’’ (45 см)
CH4-ILX45-90SS Система підвішування 4-ма ланцюжками 36’’ (90 см)

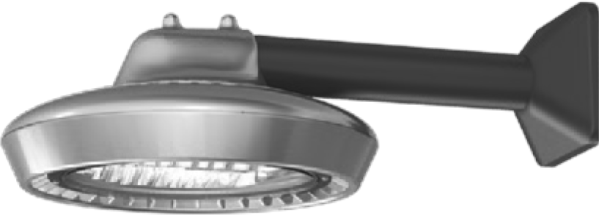

W90-ILX45-45B 90°-й Wall Mount Elbow B кронштейн для настінного кріплення 90°/ 18″ (45cm) /  оцинкована сталь/чорний колір
W90-ILX45-75B 90°-й Wall Mount Elbow B кронштейн для настінного кріплення 90°/ 30″ (75cm) /  оцинкована сталь/чорний колір

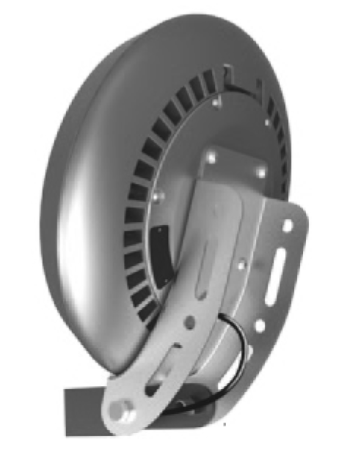

SWL-ILX45-SS З поворотним кронштейном для кутового повороту



В якості джерела світла в світильнику застосовані світлооптичні модулі на основі світлодіодів Nichia.

Основні параметри світильників наведені в таблиці

Назва параметра Тип світильника
Потужність споживання, Вт 75 100 120 150 185 220
Світловий потік, лм 9225 12100 14280 17550 22000 26 000
Світловіддача, лм/Вт 123 121 120 120 120 120
Кількість світлодіодів-шт/

струм споживання-мА

24/

290

24/

380

24/

450

24/

450

28/

590

28/

700

Кольорова температура 5000К
Температура найбільш нагрітої точки при Та=25°C 46 54 58 58 63 63
Ресурс роботи , годин. 150 000-при спаду світлового потоку не більше 30% згідно L70
Діаграма світлорозподілу Концертрована, широка, напівширока
Експлуатаційна температура (Ta), ºС -50÷+65
Напруга живлення (при частоті змінного струму 50÷60 Гц), В 100 ÷277
Марка  світлодіодів Nichia
CRI ≥ 75
Керування освітленням Димерування (0-10 В, PWM)/Датчик руху (опціонально)
Гарантія, років 10
Температура зберігання, ºС -40÷+80
Ступінь захисту ІР67
Захист від перенапруг, кВ 3/6/1020
Вага кг, не більше 3,3



Вид кліматичного виконання світильника – У1 згідно ГОСТ

Світильник призначений для експлуатації на відкритому повітрі з встановленими робочими значеннями температури оточуючого середовища від мінус 40°С до плюс 65°С та відносній вологості 98% при температурі 25°С в умовах атмосферного тиску від 84  до 106,7 кПа (від 630 до 800 мм.рт.ст).

Ступінь захисту світильника, що забезпечуються оболонками, згідно ДСТУ ІЕС 60598-1 –не нижче IP

Призначений для роботи у приміщеннях класу зони вибухонебезпеки класу 22 і класу зони пожежонебезпеки П ІІ.

Клас захисту від ураження електричним струмом – І згідно ДСТУ ІЕС 60598-1.

Конструкція світильника відповідає вимогам безпеки згідно ДСТУ ІЕС 60598-1 та ДСТУ EN 60598-2-3.

Відомості про електромагнітну сумісність:

  • Рівень індустріальних радіозавад, що створюються при роботі світильника, не перевищує норм ДСТУ CISPR
  • Емісія гармонічних складових сили струму світильника відповідає вимогам ДСТУ IEC 61000-3-2 для технічних засобів класу С.
  • Зміни, коливання напруги і флікер, що здійснюють дію на низьковольтні  системи    електрозабезпечення,    відповідають ДСТУ IEC 61000-3-3.
  • Завадозахищенність світильника відповідає вимогам ДСТУ IEC 61547 (встановлений рівень якості функціонування – В).



Ресурси, терміни служби та зберігання та гарантія

  • Середній термін служби світильника – не менше 18 років при режимі роботи щодоби протягом 12 годин.
  • Стан світильника згідно стандарту L70 вважається граничним з моменту зниження світлового потоку на 30% від значення, вказаного в таблиці 1 (не раніше ніж після 80 000 годин роботи).
  • Критерієм граничного стану для списання встановлюється техніко-економічна недоцільність відновлення виробу, тобто ситуація, коли прямі витрати на ремонт перевищують вартість світильника
  • Гарантійний термін експлуатації світильників – 10 років місяців з дня відвантаження споживачу
